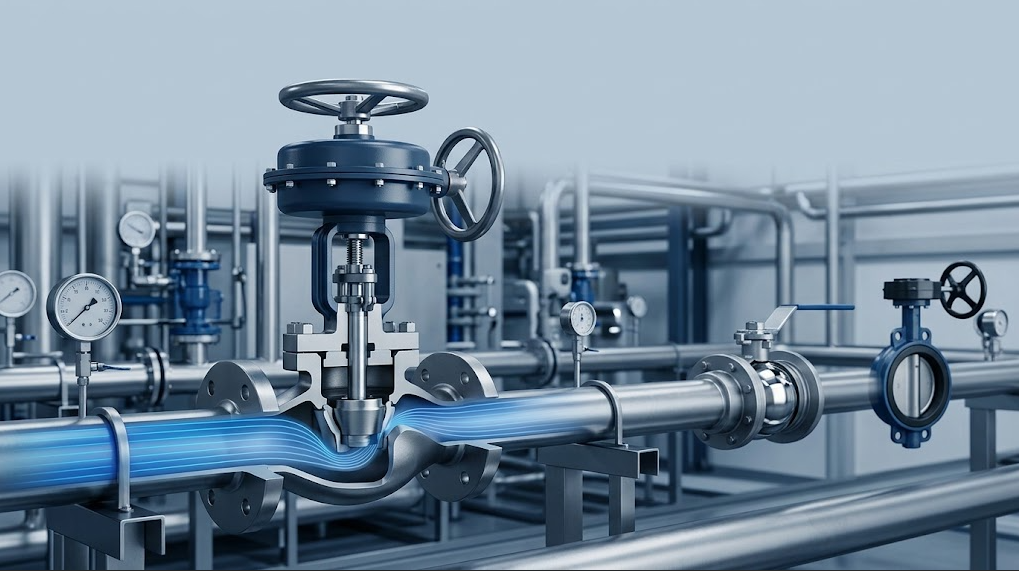

ما هو الصمام الأفضل لاختناق التدفق؟

غالبًا ما يكون صمام التحكم ذو النمط الكروي أفضل نقطة بداية للاختناق الدقيق نظرًا لأن حركة القابس يمكن أن تخلق خاصية تدفق محددة ويمكن تصميم الزخرفة لتقليل الضغط. دوارة مميزة صمام قد يكون أفضل للسعة العالية أو المساحة المحدودة. تتطلب الإجابة الصحيحة تغيير الحجم مقابل مظروف التشغيل الكامل.

الوجبات السريعة الرئيسية

• استخدم صمام تحكم بحجم مخصص عندما يكون التعديل المستقر والقابل للتكرار هو الواجب الرئيسي.
• توفر تصميمات الكرة الأرضية مرونة اختناق قوية ولكنها يمكن أن تتحمل انخفاضًا أكبر في الضغط مقارنة بتصميمات العزل المستقيمة.
• يمكن لتصميمات الكرة المميزة والفراشة عالية الأداء أن توفر سعة أعلى في حزمة دوارة مدمجة.
• تحقق من الحد الأدنى والعادي والحد الأقصى للتشغيل - وليس فقط الحد الأقصى للتصميم - وقم بمراجعة التجويف والوميض والضوضاء والسرعة وعزم الدوران والإغلاق وإجراءات الفشل.

أفضل صمام يعتمد على مهمة التحكم

يجب أن يقوم صمام الاختناق بأكثر من مجرد فتحه جزئيًا. يجب أن يوفر التدفق المطلوب في كل نقطة تشغيل، ويستجيب لوحدة التحكم، ويظل مستقرًا بالقرب من الحركة المتوقعة، ويتحمل الطاقة المنطلقة عبر القطع. ال دليل صمام التحكم فيشر يتعامل مع حجم الصمام، والسلوك المثبت، واستجابة المحرك، وحسابات السائل والغاز، والتجويف، والوميض، والضوضاء، والمواد، وتقييمات درجة حرارة الضغط كقرارات متصلة.

لفصل واجبات الاختناق عن العزل ومنع التدفق العكسي، استخدم هذا نظرة عامة على أنواع الصمامات الصناعية قبل تقييم تصميم محدد لصمام التحكم.

لماذا تعتبر الصمامات ذات النمط العالمي خيارًا أوليًا شائعًا

في أ صمام الكرة الأرضية ، يتحرك القابس بالنسبة للمقعد ويغير منطقة التدفق مع السفر. ال دليل الصمام اليدوي TLV يوضح أن الصمامات الكروية يمكنها التعامل مع التحكم في التدفق وتلاحظ انخفاض خطر تلف القابس أو المقعد أثناء الفتح الجزئي مقارنةً بالصمامات الكروية اليدوية التقليدية. كما أنه يسلط الضوء على المقايضة: المسار الداخلي يمكن أن يؤدي إلى انخفاض أكبر في الضغط.

يضيف جسم صمام التحكم تقليمًا هندسيًا ومشغلًا ومحدد موضع وبيانات أداء محددة إلى تلك الهندسة الأساسية. تصف الخصائص المتساوية والخطية وسريعة الفتح كيفية تغير معامل التدفق المقدر مع السفر في ظل ظروف اختبار محددة. إن أفضل الصفات المتأصلة لا يتم اختيارها بالعادة؛ تحدد خسائر ضغط النظام واكتساب العملية السلوك المثبت.

عندما يكون صمام التحكم الدوار أفضل

قد يؤدي التصميم الدوار إلى تقليل الوزن والمغلف أو توفير قدرة تدفق أعلى لحجم اسمي معين. إن المقاطع الكروية المميزة وأجسام الفراشة عالية الأداء هي أنماط صمامات تحكم راسخة، وليست مجرد صمامات عزل يدوية يتم فتحها في منتصف الطريق. ولا تزال تتطلب بيانات الشركة المصنعة لمعامل التدفق، واستعادة الضغط، وعزم الدوران الديناميكي، وهامش المحرك، وتحميل المقعد، والضغط التفاضلي المسموح به، والضوضاء.

لا تستنتج مدى ملاءمة التقييد من اسم عائلة المنتج العام. KAIWEI مباشر كتالوج صمام الفراشة يسرد العائلات متحدة المركز والأوفست، في حين أن كتالوج صمام التحكم يسرد المنتجات الموجهة نحو التحكم. إن القطع الدقيق، والمشغل، والإشارة، وموضع الفشل، وعزم الدوران المتوفر، وCv/Kv، وانخفاض الضغط المسموح به يحتاج إلى تأكيد للنموذج المقترح.

التحجيم هو أكثر من مجرد مطابقة حجم الأنابيب

بالنسبة للسوائل، غالبًا ما يتم تقديم علاقة التحجيم الأساسية غير المختنقة في النموذج:

س = السيرة الذاتية × الجذر التربيعي (ΔP / SG)

حيث Q هو تدفق مكافئ الماء بالجالون الأمريكي في الدقيقة بموجب اتفاقية الوحدة المحددة للمعادلة، ΔP هو انخفاض ضغط الصمام بـ psi، وSG هو الجاذبية النوعية للسائل. إعادة الترتيب تعطي Cv = Q × sqrt(SG / ΔP).

كتوضيح بسيط، سائل يشبه الماء عند 100 جالون في الدقيقة مع 4 رطل لكل بوصة مربعة موزعة عبر الصمام يعطي Cv أولي = 100 × sqrt(1/4) = 50. هذا ليس اختيارًا نهائيًا. المخفضات المرفقة، واللزوجة، وضغط البخار، والضغط الحرج، والتدفق المختنق، والوميض، والتجويف، وتمدد الغاز، والوحدات، وعوامل الأمان، وسير التشغيل المطلوب يمكن أن تغير النتيجة. استخدم معيار التحجيم المطبق ومعاملات الشركة المصنعة الحالية.

التحقق من جميع حالات التشغيل

قد يقوم الصمام كبير الحجم بالتشغيل العادي بالقرب من المقعد، حيث يمكن أن يؤدي الدقة والاحتكاك واكتساب العملية إلى حدوث دورة. قد لا يتمكن الصمام ذو الحجم الصغير من تمرير الحد الأقصى من التدفق أو قد يتطلب انخفاضًا مفرطًا في الضغط. أنشئ جدول حالة قبل طلب عرض الأسعار:

ثم حدد الضوضاء المسموح بها، وفئة الإغلاق، واتجاه التسرب، وقابلية النطاق، ووقت الاستجابة، وإجراءات الفتح/الإغلاق الفاشل/الفشل في المكان، وإمدادات المرافق، وإشارة التحكم، ومتطلبات المنطقة الخطرة، وقيود الصيانة.

حدود الضغط والفحوصات القياسية

لا يؤدي تحديد حجم مسار التدفق إلى التحقق من صحة حدود الضغط. يغطي ASME B16.34 تقييمات درجة حرارة الضغط والمواد والأبعاد والفحص والاختبار ووضع العلامات للصمامات الجديدة المحددة. تأكد من مجموعة المواد ودرجة الحرارة قبل تفسير فئة الضغط، وحدد حجم الصمام/التحكم المطلوب للمشروع، والتسرب، والاختبار، ومعايير التوثيق بشكل منفصل.

اطلب من KAIWEI اختيارًا يمكن تتبعه

أرسل إلى KAIWEI جدول حالة التشغيل، وتكوين السوائل، وفئة الأنابيب والخط، ومواد الجسم/الزخرفة/المقعد/التعبئة المطلوبة، والإغلاق واتجاه التدفق، ومعيار الصمام، والاتصال النهائي، وأدوات المحرك المساعدة، وإشارة التحكم، وإجراءات الفشل، والتفتيش، ومتطلبات المستندات. ال صفحة حلول KAIWEI يحدد طريق الاستفسار، و صفحة الاتصال يمكن أن تتلقى الطلب الفني أو RFQ.

اطلب الإجابة لتوضيح Cv/Kv المطلوبة المحسوبة، والمعامل المقدر المحدد والسفر في كل حالة، والضوضاء المتوقعة أو تقييم التجويف حيثما كان ذلك مناسبًا، والضغط التفاضلي المسموح به، وأساس تحجيم المحرك، والافتراضات. وهذا يجعل التوصية قابلة للمراجعة.
