ما هي الأنواع الرئيسية للصمامات الصناعية؟

أنواع الصمامات الصناعية الرئيسية هي صمامات البوابة، والكرة الأرضية، والكرة، والفراشة، وصمامات الفحص. عادةً ما تخدم صمامات البوابة والكرة واجبات العزل؛ الكرة الأرضية وصمامات التحكم المميزة تنظم التدفق؛ توفر صمامات الفراشة تحكمًا دوارًا مدمجًا؛ وصمامات الفحص تمنع التدفق العكسي. يعتمد الاختيار النهائي على شروط الخدمة، وليس على اسم الفئة وحده.

الوجبات السريعة الرئيسية

• ابدأ بالوظيفة المطلوبة: عزل المعدات أو خنقها أو منع التدفق العكسي أو تحويلها أو حمايتها.
• قارن فقدان الضغط، وسرعة التشغيل، ومغلف التثبيت، والتشغيل، وقابلية الصيانة، ومتطلبات الإغلاق.
• قم بمطابقة مواد الجسم والزخرفة والمقعد والتعبئة والحشية مع السائل ونطاق درجة الحرارة الكامل.
• تأكد من رمز الأنابيب الحاكم ومعيار الصمام والوصلة النهائية وفئة الضغط والاختبار والوثائق قبل الطلب.

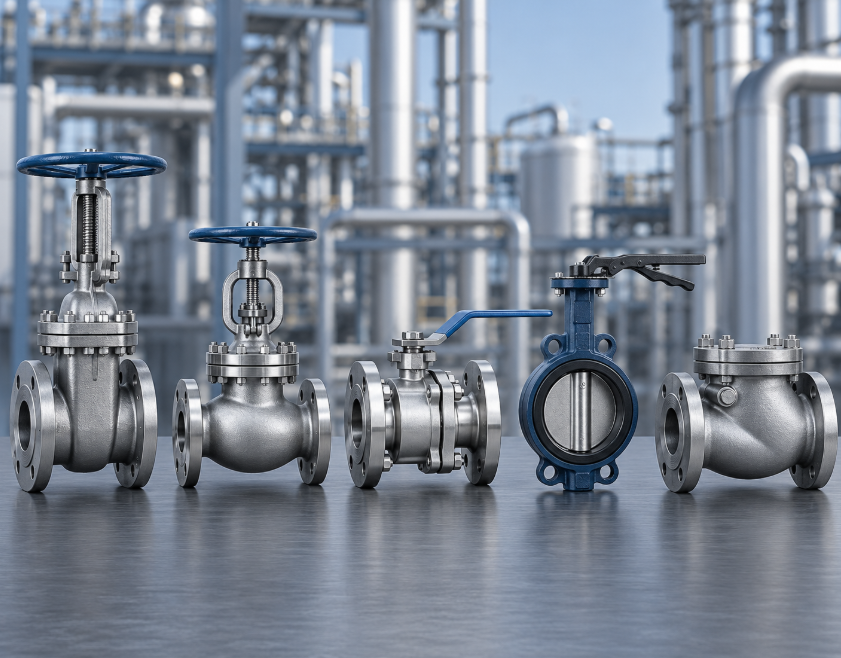

خمسة أنواع من الصمامات الصناعية الشائعة

يغير الصمام التدفق عن طريق تحريك عنصر داخل مسار التدفق أو بعيدًا عنه أو عبره. قد يكون العنصر عبارة عن بوابة، أو سدادة، أو كرة، أو قرص، أو عضو فحص مدفوع بواسطة مائع العملية. ال نظرة عامة على الصمام اليدوي TLV يوفر شرحًا مفيدًا قائمًا على البناء للتصميمات اليدوية الرئيسية.

صمامات البوابة

يوفر صمام البوابة ممرًا خاليًا من العوائق نسبيًا عند فتحه بالكامل. وهذا يجعلها نقطة بداية مشتركة للعزل حيث يظل الصمام عادةً مفتوحًا بالكامل أو مغلقًا بالكامل. إنه ليس الخيار الأفضل تلقائيًا عند الحاجة إلى ركوب الدراجات بشكل متكرر أو التشغيل السريع أو مساحة التثبيت الصغيرة أو التحكم في الاختناق.

صمامات الكرة الأرضية

أ صمام الكرة الأرضية يغير منطقة التدفق عندما يتحرك قابسه بالنسبة للمقعد. هذه العلاقة القابلة للتحكم تجعل التصميم مرشحًا متكررًا للاختناق. إن المقايضة عبارة عن مسار تدفق أكثر تعقيدًا وبالتالي من المحتمل أن يكون فقدان الضغط أعلى. لا يزال تطبيق التحكم يتطلب تحديد الحجم، واختيار القطع، وتحجيم المشغل، وقابلية النطاق، والضوضاء، والتجويف، وتحليل الإغلاق.

الصمامات الكروية

يدور الصمام الكروي بين الوضعين المفتوح والمغلق بزاوية 90 درجة. يمكن أن توفر التصميمات ذات التجويف الكامل فتحة تدفق قريبة من تجويف الأنبوب المتصل، بينما تستخدم التصميمات ذات التجويف المنخفض فتحة أصغر عمدًا. يؤثر تصميم المقعد، ودعم الكرة، وسلوك ضغط التجويف، وعزم دوران التشغيل، ودرجة حرارة الخدمة على الاختيار. استكشاف الحية عائلة الصمامات الكروية KAIWEI ككتالوج بداية، ثم اطلب بيانات خاصة بالنموذج.

صمامات الفراشة

تضع صمامات الفراشة قرصًا دوارًا في الخط ويمكن أن توفر مظروفًا قصيرًا وجهاً لوجه. لا ينبغي التعامل مع التصميمات المركزة والمزدوجة والإزاحة الثلاثية على أنها قابلة للتبديل. إن الواجب المقصود، وبنية المقعد، واتجاه الضغط، وتوافق الشفة، واتجاه العمود، وعزم دوران المحرك المتوفر، والسرعة المسموح بها تحتاج إلى مراجعة. يسرد KAIWEI التكوينات الحالية على موقعه صفحة صمام الفراشة .

فحص الصمامات

صمام عدم الرجوع هو ذاتي المفعول: الضغط التفاضلي الأمامي يفتحه، ويؤدي تقليل التدفق أو عكسه إلى الإغلاق. كتالوج KAIWEIتغطي المواد سلسلة الصمامات العامة وصمامات فحص الضغط وتذكر خيارات تصميم أسطوانة الإغلاق السريع والتجاوز والتخميد، ولكنها لا توفر بيانات اختبار وقت الإغلاق أو المطرقة المائية. وبالتالي فإن البنية الخاصة بالنموذج، والتوجيه، والاتجاه، والسرعة، والاستجابة العابرة، ومتطلبات التسرب العكسي تحتاج إلى التحقق الهندسي.

اختر حسب الوظيفة قبل البناء

"أي صمام هو الأفضل؟" غير مكتمل بدون واجب محدد. استخدم التسلسل التالي:

1. تحديد الإجراء. هل يقوم الصمام بعزل التدفقات العكسية أو تعديلها أو منعها أو تحويلها أو دمجها؟
2. وصف السائل. تشمل التركيب، والطور، والمواد الصلبة، والتآكل، والسمية، واللزوجة، وما إذا كان السائل يمكن أن يتبلور أو يتبلمر.
3. ضبط مظروف التشغيل. اذكر الوضع الطبيعي والحد الأدنى والحد الأقصى والتصميم وبدء التشغيل والإيقاف والضغط ودرجة الحرارة المضطربة.
4. تعريف الأداء الهيدروليكي. أعطِ التدفق الطبيعي/الحد الأدنى/الحد الأقصى، وانخفاض الضغط المسموح به، والإغلاق المطلوب، وأي مخاوف تتعلق بالتجويف أو الوميض أو الضوضاء أو الارتفاع المفاجئ أو التآكل.
5. تحديد الواجهة. قم بتسجيل الحجم الاسمي والجدول الزمني أو التجويف وفئة الضغط والاتصال النهائي والمتطلبات وجهاً لوجه والمشغل وعناصر التحكم وموضع الفشل حيثما كان ذلك مناسبًا.
6. اذكر القواعد والأدلة. تحديد رمز الأنابيب، ومعيار الصمام، وخطة الفحص، واختبار الضغط، وشهادات المواد، والرسومات، وتنسيق الوثيقة التي يتطلبها المشروع.

كيف تناسب المعايير القرار

تحدد المعايير النطاقات والمتطلبات المشتركة؛ لا يختارون الصمام للمهندس. يغطي ASME B16.34 موضوعات مثل تقييمات درجة حرارة الضغط والمواد والأبعاد والفحص والاختبار والتفاوتات ووضع العلامات لبناء صمام جديد محدد. قد تضيف المعايير الخاصة بالمنتج متطلبات التصميم والاختبار.

لا يعد المرجع القياسي في صفحة الكتالوج دليلاً على أن كل طراز يحمل شهادة أو يناسب كل تطبيق. يجب أن تحدد مواصفات الشراء الإصدار المطلوب وأي إضافات للمشروع، في حين يجب على المورد إرجاع بيان الامتثال الخاص بالنموذج وقائمة الاستثناءات.

تحويل المقارنة إلى استفسار فني

KAIWEI مباشر كتالوج الصمامات الصناعية ينظم عائلات المنتجات الحالية للمراجعة الأولية. للحصول على مراجعة فنية أو عرض أسعار، أرسل السائل والتركيز، وضغط/درجة حرارة التصميم والتشغيل، والحجم والفئة المطلوبة، ومواد الجسم/الكسوة/المقعد، والوصلة النهائية، ومتطلبات المعايير والاختبار، والتشغيل والضوابط، والكمية، وقائمة المستندات من خلال صفحة الاتصال .

تتيح هذه المعلومات للفريق مقارنة مجموعة المنتجات الفعلية والتكوين بدلاً من التوصية بصمام من ملصق الخدمة وحده.
