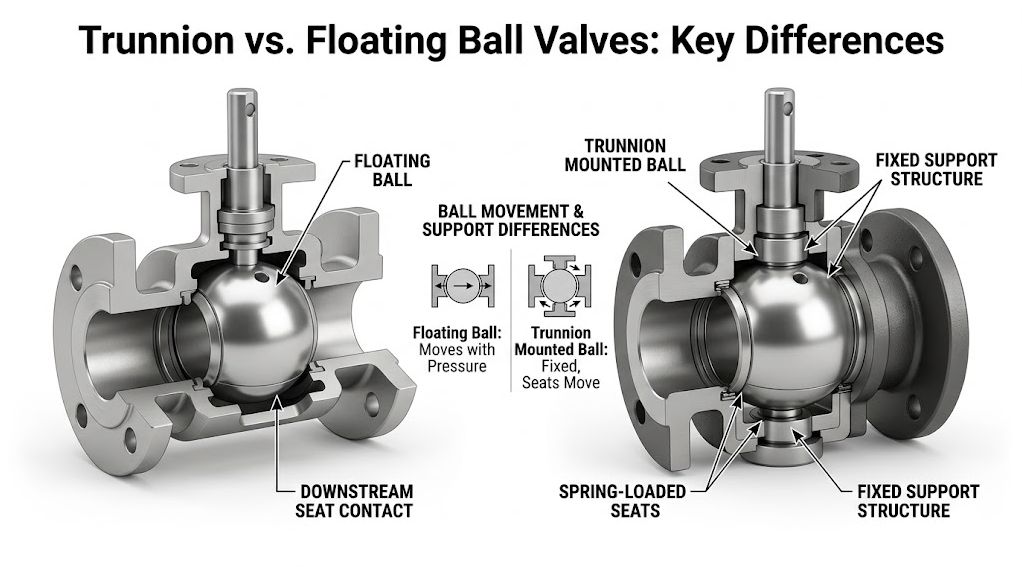

مرتكز الدوران مقابل الصمامات الكروية العائمة: الاختلافات الرئيسية

عند اختيار صمام الكرة الصناعية ، أحد القرارات الأولى هو ما إذا كانت الكرة العائمة صمام أو يعتبر الصمام الكروي المثبت على مرتكز الدوران أكثر ملاءمة للتطبيق. يستخدم كلا التصميمين كرة ربع دورة لتوفير عزل موثوق للتدفق، لكن هياكل الدعم الداخلية الخاصة بهما تختلف بشكل كبير.

يعتمد الصمام الكروي العائم على ضغط الخط لدفع الكرة نحو المقعد السفلي، بينما يستخدم التصميم المثبت على مرتكز الدوران نظام دعم سفلي وعلوي ثابت لتقليل حركة الكرة وعزم دوران التشغيل. يعتمد الاختيار الصحيح على حجم الصمام ومعدل الضغط والوسائط ودرجة الحرارة وظروف التشغيل.

الوجبات السريعة الرئيسية

• تُستخدم الصمامات الكروية العائمة بشكل شائع في التطبيقات الصناعية الصغيرة والعامة.
• تعتبر الصمامات الكروية المثبتة على مرتكز الدوران مناسبة تمامًا للأحجام الأكبر وخدمة الضغط العالي.
• تتطلب تصميمات مرتكز الدوران بشكل عام عزمًا تشغيليًا أقل عند الأحجام الأكبر.
• يجب أن يأخذ اختيار الصمام في الاعتبار الضغط والحجم والوسائط ودرجة الحرارة وتكرار التشغيل.

ما هو صمام الكرة العائمة؟

في الصمام الكروي العائم، لا يتم تثبيت الكرة ميكانيكيًا في الأسفل. بدلا من ذلك، يمكن للكرة أن تتحرك قليلا تحت الضغط.

عندما يتم إغلاق الصمام، يدفع الضغط المنبع الكرة نحو المقعد السفلي، مما يساعد على إنشاء ختم محكم.

هذا البناء البسيط نسبيًا يجعل الصمامات الكروية العائمة مناسبة للعديد من التطبيقات الصناعية العامة حيث يكون حجم الصمام ومتطلبات الضغط معتدلة.

ومع ذلك، مع زيادة حجم الصمام والضغط، تزداد أيضًا القوة المؤثرة على الكرة والمقاعد. يمكن أن يؤدي ذلك إلى زيادة عزم الدوران التشغيلي وزيادة الطلب على مشغل الصمام.

ما هو صمام الكرة المثبت على مرتكز الدوران؟

يدعم الصمام الكروي المثبت على مرتكز الدوران الكرة بنظام مرتكز دوران ثابت. لا تتحرك الكرة بحرية نحو المقعد السفلي بنفس طريقة التصميم العائم.

يساعد هذا الترتيب على تقليل القوة المطلوبة لتدوير الكرة، خاصة في الصمامات الأكبر حجمًا وتطبيقات الضغط العالي.

لذلك يتم استخدام الصمامات الكروية المثبتة على مرتكز الدوران على نطاق واسع في تطبيقات مثل خطوط أنابيب النفط والغاز ونقل الغاز ومرافق البتروكيماويات وأنظمة العمليات الأخرى الصعبة.

ل المشاريع تتطلب أحجامًا أكبر أو فئات ضغط أعلى، يمكن للصمام الكروي المثبت على مرتكز الدوران أن يوفر مزيجًا عمليًا من العزل الموثوق وعزم دوران التشغيل الذي يمكن التحكم فيه.

مرتكز الدوران مقابل الصمامات الكروية العائمة

هذه إرشادات اختيار عامة وليست حدودًا صارمة. يعتمد التصميم المناسب على مواصفات الصمام الفعلية وظروف الخدمة.

متى يجب عليك اختيار صمام كروي مثبت على مرتكز الدوران؟

يمكن النظر في التصميم المثبت على مرتكز الدوران عندما يتضمن المشروع ما يلي:

• أقطار خطوط الأنابيب الكبيرة
• تقييمات الضغط العالي
• تشغيل الصمام بشكل متكرر
• خطوط أنابيب النفط والغاز لمسافات طويلة
• نقل الغاز الطبيعي
• معالجة البتروكيماويات
• التطبيقات التي تتطلب عزم دوران تشغيل أقل

على سبيل المثال، تشتمل مجموعة الصمامات الكروية المثبتة على مرتكز الدوران من Kaiwei على أحجام مختلفة وفئات ضغط وتكوينات للطلبات التطبيقات الصناعية .

بالنسبة للمشاريع التي تتطلب تصميمًا أكثر تخصصًا، يمكنك أيضًا مراجعة [الصمامات الكروية الصناعية] الخاصة بـ Kaiwei لمقارنة تكوينات الصمامات الكروية المختلفة.

متى يكون صمام الكرة العائمة أكثر ملاءمة؟

قد يكون التصميم العائم مناسبًا عندما يتضمن التطبيق ما يلي:

• أحجام صمامات أصغر
• ضغط معتدل
• عزل العملية العامة
• أنظمة المياه والمرافق
• ظروف تشغيل أقل تطلبًا
• التطبيقات التي يفضل فيها إنشاء صمام أبسط

النقطة المهمة هي أنه لا ينبغي اختيار الصمامات الكروية العائمة ببساطة لأن تصميمها أبسط. لا يزال يتعين فحص الضغط ودرجة الحرارة والوسائط وحجم الصمام وفقًا للمواصفات الفنية للشركة المصنعة.

كيف تختار بينهم؟

تبدأ عملية الاختيار العملية بخمسة أسئلة:

1. ما هو حجم الصمام؟

يؤثر حجم الصمام على القوى المؤثرة على الكرة والمقاعد. غالبًا ما تتطلب خطوط الأنابيب الأكبر حجمًا تصميمًا مثبتًا على مرتكز الدوران.

2. ما هو ضغط التشغيل؟

يمكن أن يؤدي الضغط العالي إلى زيادة القوة المؤثرة على الكرة وبالتالي التأثير على عزم الدوران التشغيلي وتحميل المقعد.

3. ما هو الوسيط؟

قد يتطلب الغاز والزيت والماء والوسائط المسببة للتآكل أو الكاشطة مواد مختلفة للجسم والمقعد ومواد مانعة للتسرب.

4. كم مرة سيعمل الصمام؟

يمكن لتطبيقات الدورة العالية أن تفرض متطلبات إضافية على المقاعد والأختام ومكونات التشغيل.

5. ما هي معايير المشروع؟

ينبغي تأكيد معايير API وASME وغيرها من المعايير المعمول بها قبل اختيار التكوين النهائي للصمام.

الاعتبارات النهائية

لا توجد إجابة شاملة حول ما إذا كان الصمام الكروي العائم أو المثبت على مرتكز الدوران هو الأفضل. يعتمد التصميم الصحيح على مزيج من الحجم والضغط ودرجة الحرارة والوسائط ومتطلبات الختم وظروف التشغيل.

يمكن أن تكون الصمامات الكروية العائمة مناسبة للعديد من الخدمات الصناعية العامة، في حين يتم اختيار التصميمات المثبتة على مرتكز الدوران عادةً للتطبيقات الأكبر ذات الضغط العالي.

لإجراء مقارنة أوسع بين التصميمات المتاحة، استكشف Kaiwei الصمامات الكروية الصناعية وحدد التكوين وفقًا لمتطلبات مشروعك.

إذا لم يتم تحديد عائلة الصمامات المطلوبة بعد، فقم بالمقارنة أولاً البوابة، الكرة الأرضية، الكرة، الفراشة، وصمامات الفحص حسب الوظيفة وظروف التشغيل.

هل تحتاج إلى مساعدة في اختيار صمام الكرة؟ تواصل مع كايوي بالحجم المطلوب وفئة الضغط والوسائط وظروف التشغيل للحصول على التكوين المناسب.
