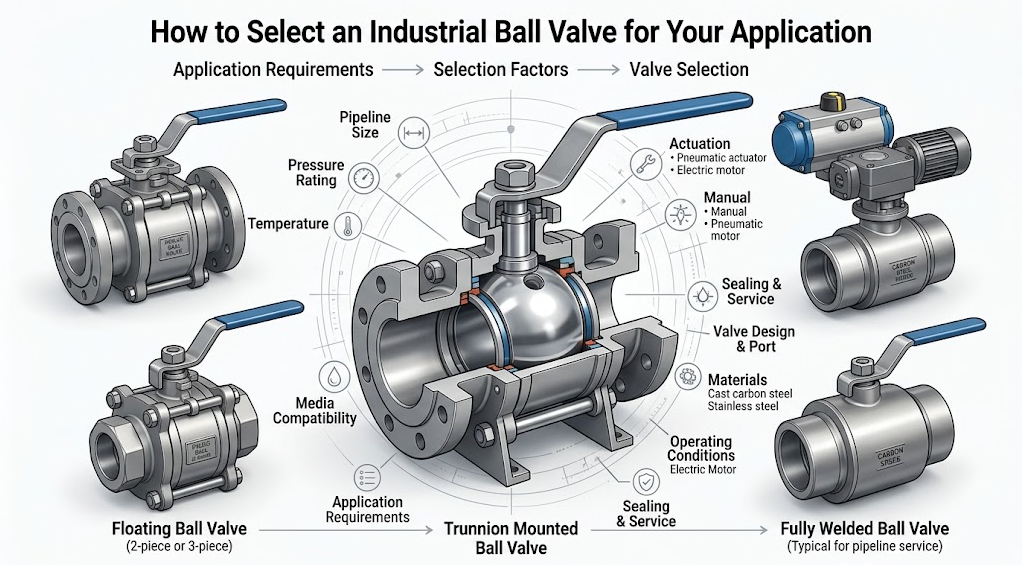

كيفية تحديد صمام كروي صناعي لتطبيقك

إن اختيار الصمام الكروي الصناعي لا يقتصر فقط على اختيار حجم الأنبوب الصحيح. يجب أن يتطابق الصمام أيضًا مع ضغط النظام ودرجة الحرارة والوسائط ومتطلبات الختم وطريقة التشغيل والمعايير المعمول بها.

بالنسبة للمشترين الصناعيين، فإن المفتاح هو البدء بظروف التشغيل الفعلية ثم تحديد نوع الصمام الكروي والمواد والتكوين المناسب.

الصمام الكروي هو مجرد نقطة بداية محتملة، لذا قارن بين أنواع الصمامات الصناعية الشائعة قبل تضييق نطاق الاختيار إلى تصميم محدد للصمام الكروي. يعد الصمام الكروي أحد الأمثلة ضمن المجموعة الأوسع من صمامات التحكم في التدفق الصناعي .



الوجبات السريعة الرئيسية



• ابدأ بالوسائط والضغط ودرجة الحرارة وحجم الصمام.
• اختر البناء العائم أو المثبت على مرتكز الدوران وفقًا لمتطلبات التطبيق.
• تخدم تصميمات المنفذ الكامل والمنفذ المنخفض متطلبات التدفق المختلفة.
• يجب أن تتطابق مواد الجسم والمقعد والختم مع وسط العملية.
• يجب التأكد من التشغيل والمعايير المطبقة قبل الطلب.

1. تحديد وسيط العملية



الخطوة الأولى هي تحديد ما سوف يمر عبر الصمام.

تشمل الوسائط الشائعة ما يلي:

• زيت
• الغاز الطبيعي
• الماء
• البخار
• السوائل الكيميائية
• الوسائط المسببة للتآكل
• السوائل المبردة

يؤثر الوسيط على اختيار مواد الجسم ومواد المقاعد والأختام والمكونات المبللة الأخرى.

بالنسبة للوسائط المسببة للتآكل أو العدوانية كيميائيًا، يجب التأكد من توافق المواد مع الشركة المصنعة للصمام قبل الطلب.



2. تحقق من الضغط ودرجة الحرارة



يعد الضغط ودرجة الحرارة من أهم العوامل في اختيار الصمام.

قبل اختيار الصمام، تأكد مما يلي:

• ضغط التشغيل
• أقصى قدر من الضغط
• درجة حرارة التشغيل
• درجة الحرارة الدنيا
• فئة الضغط المطلوبة

على سبيل المثال، قد لا يكون الصمام المصمم لنظام مرافق الضغط المتوسط مناسبًا لـ خطوط أنابيب النفط والغاز ذات الضغط العالي .

تقدم Kaiwei تكوينات للصمام الكروي عبر فئات الضغط ومتطلبات درجة الحرارة المختلفة. يجب اختيار المواصفات الدقيقة وفقًا لظروف المشروع.



3. اختر تصميم الصمام الكروي الصحيح



تم تصميم إنشاءات الصمامات الكروية المختلفة لمتطلبات مختلفة.

صمام الكرة العائمة

يسمح الصمام الكروي العائم للكرة بالتحرك قليلاً تحت الضغط ويستخدم بشكل شائع في التطبيقات الصناعية الصغيرة أو العامة.

صمام الكرة المثبت على مرتكز الدوران

أ صمام الكرة المثبت على مرتكز الدوران يستخدم كرة مدعومة ويتم تطبيقها بشكل شائع على الأحجام الأكبر وأنظمة الضغط العالي.

صمام الكرة الملحومة بالكامل

أ صمام الكرة الملحومة بالكامل تم تصميمه لتطبيقات خطوط الأنابيب حيث يفضل بناء الجسم الملحوم.

صمام الكرة ذو الدخول العلوي

أ صمام الكرة العلوي يسمح بالوصول إلى المكونات الداخلية من الأعلى، وهو ما يمكن أن يكون مفيدًا عندما تكون متطلبات الصيانة أحد الاعتبارات المهمة.

صمام الكرة DBB

أ كتلة مزدوجة وصمام كروي ينزف يوفر حاجزين للعزل مع وظيفة التسييل للتطبيقات التي تتطلب ترتيبات عزل محسنة.

يمكنك مقارنة هذه التكوينات من خلال صمامات الكرة الصناعية Kaiwei النطاق.



4. فكر في المنفذ الكامل أو المنفذ المخفض



يؤثر تكوين المنفذ أيضًا على اختيار الصمام.

يحتوي الصمام الكروي ذو المنفذ الكامل على ممر تدفق أقرب إلى القطر الداخلي لخط الأنابيب، مما يمكن أن يساعد في تقليل تقييد التدفق.

يحتوي الصمام الكروي ذو المنفذ المنخفض على ممر تدفق أصغر وقد يوفر تكوينًا أكثر إحكاما أو اقتصاديًا للتطبيقات التي لا تتطلب سعة تدفق كاملة.

وينبغي أن يستند القرار إلى متطلبات التدفق، وانخفاض الضغط، وتصميم خطوط الأنابيب ومواصفات المشروع.



5. حدد المواد المناسبة



يجب اختيار مواد الصمام وفقًا للوسط وظروف التشغيل.

قد تشمل مواد الجسم النموذجية ما يلي:

• الصلب الكربوني
• الفولاذ المقاوم للصدأ
• الصلب مزورة
• سبائك الصلب

يجب أيضًا تقييم مواد المقعد والختم للتأكد من توافقها مع نطاق العملية ودرجة الحرارة.

بالنسبة للخدمات الصعبة، يجب تأكيد اختيار المواد من خلال الوثائق الفنية للشركة المصنعة بدلاً من الاعتماد فقط على الأوصاف العامة للمواد.



6. تحديد طريقة التشغيل



يمكن تشغيل الصمامات الكروية يدويًا أو تزويدها بمحرك.

اعتمادًا على المشروع، قد تشمل الخيارات ما يلي:

• التشغيل اليدوي
• عملية العتاد
• التشغيل الهوائي
• التشغيل الكهربائي
• التشغيل الهيدروليكي

بالنسبة للصمامات الأكبر حجمًا أو أنظمة المعالجة الآلية، يجب أن يأخذ حجم المشغل في الاعتبار عزم دوران تشغيل الصمام وظروف الخدمة الفعلية.



7. تأكيد معايير الصمام



قد تتطلب المشاريع الصناعية تصميمًا واختبارًا ومعايير أبعاد محددة.

اعتمادًا على التطبيق، قد يحتاج المشترون إلى التحقق من معايير مثل:

• API 6D
• أبي 608
• أسم B16.34
• أسم B16.5
• أسم B16.10
• أبي 598

ليس كل صمام كروي يحتاج إلى تلبية كل المعايير. وينبغي تحديد المعايير المطلوبة من خلال مواصفات المشروع والتطبيق.



قائمة مراجعة اختيار الصمام الكروي الصناعي



قبل طلب عرض الأسعار، قم بإعداد المعلومات التالية:

المعلمة	المعلومات التي يجب تقديمها
نوع الصمام	عائمة / مرتكز الدوران / ملحومة بالكامل / أخرى
الحجم	NPS أو DN
فئة الضغط	فئة 150 / 300 / 600 / الخ.
متوسط	الغاز / النفط / الماء / الكيميائية / الخ.
درجة الحرارة	الحد الأدنى والحد الأقصى
مادة الجسم	الكربون الصلب / الفولاذ المقاوم للصدأ / سبيكة
اتصال	ذات حواف / ملحومة / أخرى
ميناء	كامل / مخفض
العملية	يدوي / هوائي / كهربائي
المعايير المعمول بها	API / ASME / خاص بالمشروع

يتيح توفير هذه التفاصيل للشركة المصنعة التوصية بالتكوين بشكل أكثر دقة وإعداد عرض الأسعار بناءً على التطبيق الفعلي.



الأفكار النهائية



يجب اختيار الصمام الكروي الصناعي المناسب وفقًا لبيئة التشغيل الكاملة بدلاً من معلمة واحدة مثل حجم الأنبوب أو الضغط.

ومن خلال فحص الوسائط والضغط ودرجة الحرارة والحجم وتصميم الصمام والمواد وتكوين المنفذ والتشغيل والمعايير المطبقة، يمكن للمشترين تضييق نطاق التكوين المناسب قبل تقديم الطلب.

يوفر Kaiwei متعددة صمام الكرة الصناعية تكوينات للنفط والغاز والبتروكيماويات والكيميائية والطاقة والتطبيقات الصناعية الأخرى.
