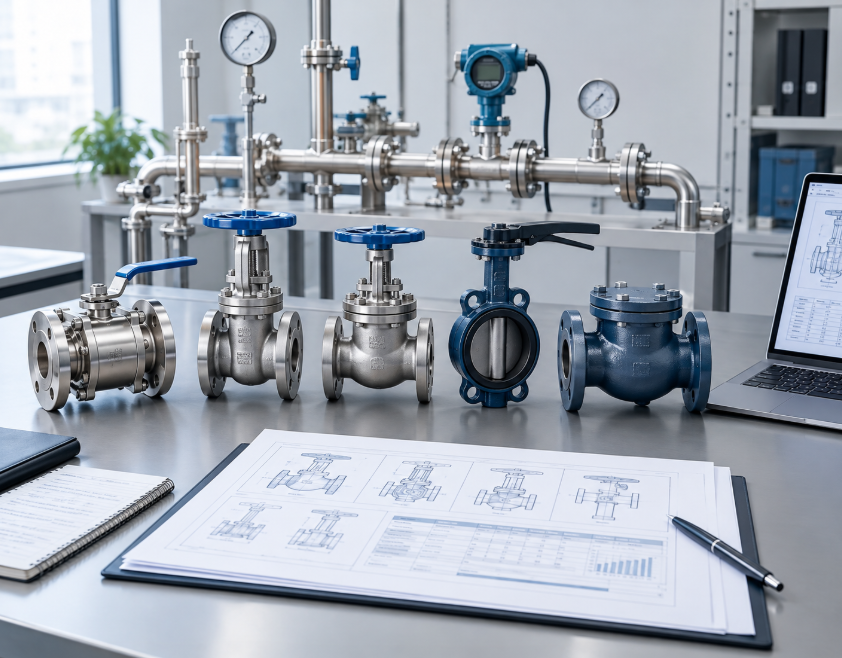

كيفية اختيار الصمام الصناعي المناسب

اختر صمامًا صناعيًا من خلال تحديد وظيفتها، ثم توثيق السائل، وحالات التدفق، وضغط المدخل والمخرج، ودرجة الحرارة، وانخفاض الضغط المسموح به، ومتطلبات الإغلاق، والمواد، وواجهة الأنابيب، والتشغيل، والمعايير، والاختبار، وقيود الصيانة. الاختيار الصحيح هو تكوين تم التحقق منه، وليس مجرد اسم مجموعة الصمامات أو حجم الأنبوب الاسمي.

الوجبات السريعة الرئيسية

• ابدأ بالواجب: العزل، أو التعديل، أو منع التدفق العكسي، أو التحويل، أو التنظيم.
• استخدم شروط الحد الأدنى والعادي والحد الأقصى والتصميم وبدء التشغيل والإيقاف والاضطراب.
• تحقق من حدود الضغط، وسعة التدفق، والإغلاق، والمواد، والتشغيل كقرارات منفصلة ولكن متصلة.
• لا تقارن عروض الأسعار إلا عند ذكر النماذج والمعايير والاختبارات والافتراضات والاستثناءات المعروضة.

الخطوة 1: تحديد وظيفة الصمام

سؤال الاختيار الأول هو ما يجب أن يفعله الصمام. إن الصمام المصمم ليظل مفتوحًا أو مغلقًا بالكامل له مهمة مختلفة عن صمام التحكم الذي يجب أن يحمل حركة متوسطة. يستجيب صمام الفحص للتدفق الأمامي والخلفي بدلاً من المشغل. قد يقوم الصمام ثلاثي الاتجاه بتحويل أو خلط التدفقات. يضيف إيقاف التشغيل في حالات الطوارئ متطلبات وقت السكتة الدماغية، وإجراءات الفشل، ومصدر الطاقة، واختبار الإثبات.

لا تفترض أن عائلة واحدة هي الأفضل دائمًا. الصمامات الكروية والبوابية مرشحون للعزلة الشائعة؛ صمامات التحكم يمكن تقييمها من أجل التعديل؛ صمامات الفراشة قد تقدم خيارا مدمجا. صمامات الفحص تمنع التدفق العكسي. لا يزال كل مرشح يحتاج إلى أدلة خاصة بالنموذج.

الخطوة 2: وصف السائل ومغلف التشغيل

قم بإدراج كل عملية وسوائل التنظيف، بما في ذلك التركيب، والتركيز، والطور، والمواد الصلبة، واللزوجة، والتآكل، والسمية، وما إذا كان الوسط يمكن أن يتبلور، أو يتبلمر، أو يومض، أو يتجويف. قم بتسجيل الحد الأدنى والعادي والحد الأقصى ودرجة الحرارة التصميمية بدلاً من قيمة نموذجية واحدة.

يجب أن تتضمن بيانات الضغط ظروف المنبع والمصب لكل حالة تدفق، بالإضافة إلى ضغط التصميم وما إذا كانت القراءات قياسًا أم مطلقة. لا يمكن تحديد فئة الضغط المطلوبة من الضغط وحده لأن المادة ودرجة الحرارة تحدد تصنيف درجة حرارة الضغط المطبق.

الخطوة 3: حجم مسار التدفق

يحدد حجم الأنبوب الاسمي طريقة الاتصال، وليس بالضرورة جسم صمام التحكم أو القطع المطلوب. الدليل إلى المعلومات اللازمة لحجم الصمام الصناعي يشرح العملية وبيانات الأنابيب التي يجب جمعها قبل الحساب. بالنسبة لخدمة العزل، تحقق من متطلبات المنفذ أو التجويف، والسرعة، وفقدان الضغط، والتنظيف، وتنظيف الخط. بالنسبة للتعديل، قم بحساب Cv أو Kv المطلوبة لكل حالة تشغيل وتقييم السفر، وقابلية المدى، واستعادة الضغط، والضوضاء، والتجويف، والوميض، والاستقرار. المقارنة بين صمامات لخنق التدفق يوفر نقطة بداية مفيدة قبل تحديد الحجم الخاص بالطراز.

يعالج كتيب صمام التحكم فيشر حجم التدفق السائل والقابل للضغط، والسلوك المثبت، واستجابة المحرك، والمواد، وتقييمات درجة حرارة الضغط، والتجويف، والوميض، والضوضاء كمواضيع متصلة. وبالتالي فإن الحساب الأولي للسعة لا يعد اختيارًا نهائيًا للصمام.

الخطوة 4: حدد حدود الضغط والمواد الداخلية

حدد الجسم، وغطاء المحرك، وعنصر الإغلاق، والساق أو العمود، والمقعد، والتعبئة، والحشية، وغيرها من المواد المبللة أو المحتوية على الضغط. مادة الجسم وحدها لا تحدد الصمام الكامل. المقاعد الناعمة، والبوليمرات الهندسية، واللدائن، والطلاءات، والمقاعد الصلبة، والمقاعد المعدنية لها حدود مختلفة وأنماط فشل.

يمكن أن تدعم جداول التوافق الكيميائي الفحص، لكن المركب المحدد، والتركيز، ودرجة الحرارة، والضغط، ودورة، وإزالة الضغط، والمواد الصلبة، ونظام التنظيف لا تزال بحاجة إلى المراجعة. اطلب التحديد الدقيق للمادة وبيانات درجة حرارة الضغط الخاصة بالنموذج.

الخطوة 5: تأكيد واجهة الأنابيب

سجل الحجم الاسمي، والجدول الزمني أو التجويف، وواجهة الحافة، وفئة الضغط، وإعداد اللحام التناكبي، والأبعاد وجهاً لوجه، والأحمال المسموح بها، واتجاه التثبيت، والمغلف المتاح. من الممكن أن يظل الصمام الذي يناسب الحجم الاسمي غير متوافق مع الحافة أو التجويف أو ضغط الأنابيب أو خلوص المشغل أو الوصول إلى الصيانة.

يجمع دليل اختيار صمام Swagelok الحجم ودرجة الحرارة والتطبيق والوسائط والضغط والنهايات والتسليم كمدخلات اختيار متصلة. بالنسبة لصمامات المشروع، قم بتوسيع هذا الإطار ليشمل الإغلاق والمعايير والاختبار والتشغيل والتوثيق.

الخطوة 6: تحديد التشغيل والتحكم

متطلبات الحالة اليدوية أو علبة التروس أو الهوائية أو الكهربائية أو الهيدروليكية أو ذاتية التشغيل. تحتاج الحزم التي تعمل بالطاقة إلى ضغط الهواء أو الجهد الكهربي المتوفر، وإشارة التحكم، وتصنيف المناطق الخطرة، وإجراءات الفتح/الإغلاق الفاشل/الفشل في مكانه، ووقت الضربة، وردود الفعل على الموضع، والتجاوز اليدوي، والغلاف البيئي.

يتطلب تغيير حجم المشغل قوة الصمام المحدد أو عزم الدوران عبر غلاف التشغيل. لا تقم بقياس حجم المشغل من حجم الصمام الاسمي وحده أو تفترض أن المشغل الموضح في أحد نماذج الكتالوج يناسب تكوينًا آخر.

الخطوة 7: معايير الأسماء والاختبارات والمستندات

يغطي ASME B16.34 الموضوعات بما في ذلك تقييمات درجة حرارة الضغط والمواد والأبعاد والفحص والاختبار والتفاوتات ووضع العلامات لبناء صمام جديد محدد. قد تضيف المعايير الخاصة بالمنتج، وأكواد الأنابيب، ومعايير التوصيل النهائي، واختبارات التسرب، واختبارات الحريق، ومتطلبات الانبعاثات الهاربة، ومواصفات المشروع التزامات منفصلة.

يجب أن يحدد طلب عرض الأسعار الإصدار المطلوب وحزمة المستندات: ورقة البيانات، والرسم، وقائمة المواد، وسجلات اختبار الضغط، وشهادات المواد، وخطة الفحص، وتجربة الاقتراب من الموت، والطلاء، والحفظ، ودفتر البيانات. يجب على المورد أن يذكر الاستثناءات بدلاً من استبدال أساس مختلف بصمت.
