صمام كروي ملحوم بالكامل

تم تصميم الصمام الكروي الملحوم بالكامل خصيصًا لتطبيقات خطوط الأنابيب ونقل الحركة الحيوية، لتوفير عزل موثوق به، وإغلاق محكم طويل الأمد، وسلامة هيكلية استثنائية في ظل ظروف التشغيل الصعبة. ويزيل جسمه الملحوم بالكامل مسارات التسرب المحتملة المرتبطة بمفاصل الجسم المثبتة بمسامير، مما يوفر مقاومة معززة للتسرب الخارجي، وضغوط خطوط الأنابيب، والظروف البيئية. البناء القوي يجعلها مناسبة بشكل خاص لتطبيقات خطوط الأنابيب ذات الضغط العالي ودرجة الحرارة العالية والمسافات الطويلة.

يعتبر الصمام الكروي الملحوم بالكامل مناسبًا بشكل مثالي للنفط والغاز ونقل الغاز الطبيعي والبتروكيماويات والمصفاة وأنظمة خطوط الأنابيب الهامة الأخرى حيث تعد السلامة والمتانة والحد الأدنى من الصيانة أمرًا ضروريًا. إن بنيتها المدمجة وخفيفة الوزن، جنبًا إلى جنب مع نظام إغلاق موثوق وتصميم مقاوم للتآكل، توفر أداءً يمكن الاعتماد عليه طوال فترات الخدمة الممتدة.

استفسر الآن المنتجات التالية

المواصفات الفنية

وصف المنتج:	صمام كروي ملحوم بالكامل
نموذج:	Q967F- صمام كروي ملحوم بالكامل
القطر الاسمي:	مصادر القدرة النووية 2 بوصة ~ 48 بوصة
درجة حرارة التشغيل:	-196 درجة مئوية إلى 593 درجة مئوية (قد يختلف نطاق درجة حرارة الخدمة باختلاف المواد)
ضغط التشغيل:	فئة 150-2500
المادة:	المادة الرئيسية: A105N، A182 F304، F304L، F316، F316L، A352 LF2، LF2، إلخ.
معيار التصميم:	API 6D، ASME B16.34
الطول الهيكلي:	أسم B16.10
نهاية الاتصال:	أسم B16.5، أسم B16.25
معيار الاختبار:	أبي 598، إسو 5208
طريقة التشغيل:	المقبض، الدودة، وحدة محرك المحرك، وحدة محرك هوائي
مجالات التطبيق:	خطوط أنابيب النفط والغاز الطبيعي، وخط أنابيب الغاز في المناطق الحضرية

الميزات والمواصفات الفوائد

صمام ربع دورة عالي الأداء يوفر إغلاقًا محكمًا للصناعات العملية كثيرة المتطلبات.

بناء الجسم ملحوم بالكامل

يعمل تصميم الجسم الملحوم على التخلص من مفاصل الجسم المثبتة بمسامير ويقلل بشكل كبير من مسارات التسرب الخارجية المحتملة.

سلامة هيكلية عالية

يوفر الجسم الملحوم المستمر مقاومة ممتازة للضغط الداخلي وأحمال خطوط الأنابيب والضغوط البيئية الخارجية.

إغلاق محكم موثوق به

توفر أنظمة إغلاق الكرة والمقاعد المصممة بدقة عزلًا يمكن الاعتماد عليه وأداء إغلاق طويل الأمد.

القدرة على الضغط العالي ودرجة الحرارة

يتيح البناء القوي ومكونات الختم المحسنة التشغيل الموثوق به في ظل ظروف الضغط ودرجة الحرارة الصعبة.

تصميم مدمج وخفيف الوزن

يمكن للبناء الملحوم أن يقلل من الوزن الإجمالي للصمام ومتطلبات التثبيت مقارنة بتصميمات الجسم التقليدية ذات المسامير.

عزم دوران منخفض للتشغيل

يعمل التصميم الأمثل للكرة والمقعد على تقليل الاحتكاك وعزم دوران التشغيل، مما يتيح التشغيل اليدوي أو الآلي بكفاءة.

مقاومة ممتازة للتآكل

يساعد اختيار المواد المناسبة والطلاءات الواقية على توفير مقاومة طويلة الأمد للتآكل في بيئات خطوط الأنابيب المدفونة والمكشوفة.

انخفاض متطلبات الصيانة

يقلل الجسم الملحوم من عدد الوصلات الخارجية ويقلل من متطلبات الصيانة الروتينية على مدار عمر خدمة الصمام.

مقاومة الإجهاد في خطوط الأنابيب

تم تصميم هيكل الجسم القوي لتحمل أحمال خطوط الأنابيب والاهتزازات والتمدد الحراري الذي تواجهه أنظمة النقل لمسافات طويلة.

مجموعة واسعة من التطبيقات

مناسبة لنقل الغاز الطبيعي، وخطوط أنابيب النفط، وأنظمة تجميع الغاز، والمرافق البتروكيماوية، والمصافي، وغيرها من تطبيقات خطوط الأنابيب الهامة.

سيناريو التطبيق

الصناعة الكيميائية

تضمن الصمامات الكروية، وصمامات الفراشة، وصمامات البوابة، وصمامات الكرة الأرضية، وصمامات الفحص، وصمامات التحكم عزلًا آمنًا للسوائل، والتحكم الدقيق في العملية، والتشغيل الموثوق به في تطبيقات المعالجة الكيميائية الصعبة.

صناعة النفط

تم تصميم حلول الصمامات الخاصة بنا لتحقيق عزل موثوق وتنظيم التدفق ومنع التدفق العكسي، وتدعم عمليات إنتاج النفط وتكريره في المراحل الأولية والوسطى والنهائية.

الغاز الطبيعي

توفير مانع للتسرب، وتحكم يمكن الاعتماد عليه في التدفق، وتشغيل آمن لخطوط الأنابيب لنقل الغاز الطبيعي، وتخزينه، والغاز الطبيعي المسال، وأنظمة التوزيع.

التعدين

تم تصميمه ليتحمل درجات الحرارة المرتفعة والوسائط الكاشطة وظروف التشغيل القاسية في صناعة الصلب والصهر ومعالجة المعادن.

توليد الطاقة

ضمان العزل الموثوق به والتحكم الدقيق في التدفق والأداء طويل الأمد في أنظمة البخار والغلايات والتوربينات ومحطات الطاقة.

المستحضرات الصيدلانية

توفير التحكم في التدفق بشكل صحي ودقيق وخالي من التلوث لتصنيع الأدوية وتطبيقات العمليات النظيفة.

الصلب الصناعة

مصمم لظروف درجات الحرارة العالية والضغط العالي وظروف الخدمة القاسية في صناعة الحديد وصناعة الصلب ومصانع الدرفلة وأنظمة العمليات المساعدة.

الطاقة الجديدة

دعم الهيدروجين والغاز الطبيعي المسال واحتجاز الكربون ومواد البطاريات ومشاريع الطاقة المتجددة من خلال حلول الصمامات المتقدمة للتحكم الآمن والفعال في العمليات.

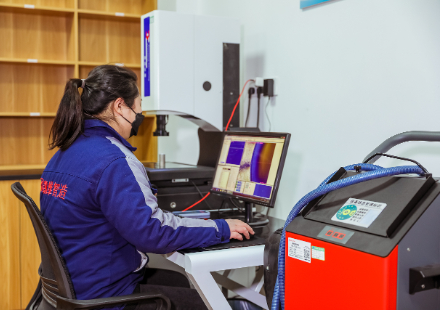

معدات الاختبار

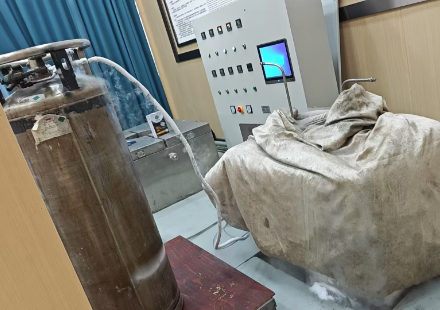

-196 درجة مئوية نظام اختبار النيتروجين السائل المبرد

يحاكي ظروف التشغيل ذات درجات الحرارة المنخفضة للغاية للتحقق من أداء ختم الصمام وموثوقيته للتطبيقات المبردة.

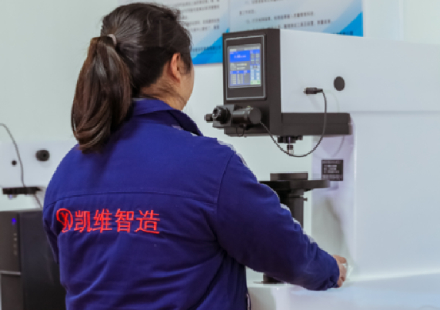

برينل وروكويل وأمبير. اختبار صلابة فيكرز

يضمن أن صلابة المواد تلبي المعايير الدولية للقوة والمتانة والأداء طويل الأمد.

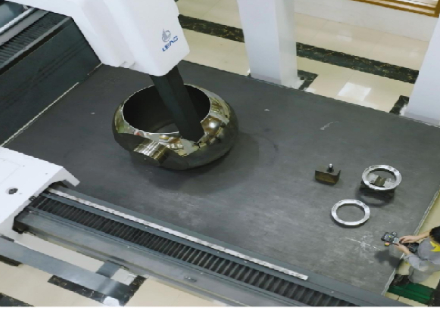

آلة قياس الإحداثيات واسعة النطاق (CMM)

يوفر فحصًا عالي الدقة للأبعاد لضمان دقة المعالجة واتساق المنتج.

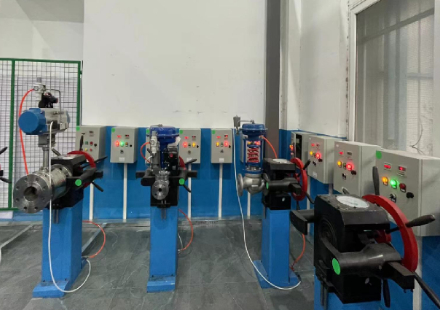

نظام اختبار دورة حياة الصمام

يقوم بتقييم متانة الصمام وموثوقيته التشغيلية من خلال اختبارات دورة الفتح والإغلاق المتكررة.

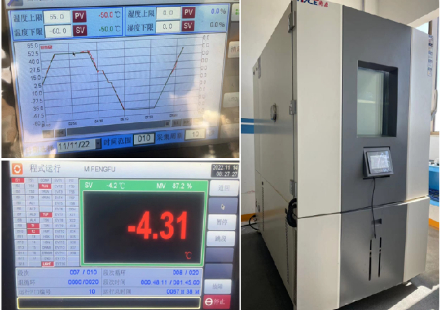

عالية وأمبير. غرفة اختبار درجة الحرارة المنخفضة

يتحقق من أداء الصمام واستقراره في ظل ظروف درجات الحرارة القصوى.

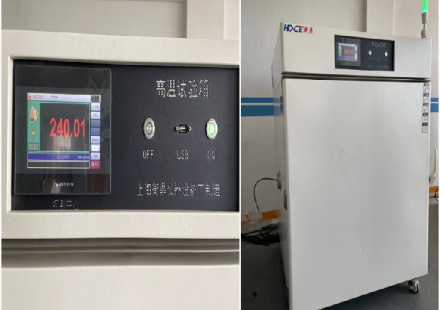

غرفة اختبار الشيخوخة ذات درجة الحرارة العالية

يقيم استقرار المواد على المدى الطويل وموثوقية المنتج في ظل التعرض المستمر لدرجة الحرارة العالية.

مطياف الانبعاث البصري SPECTRO المكتبي (ألمانيا)

يقوم بإجراء تحليل سريع ودقيق لتركيب المواد لضمان التتبع الكامل للمواد والامتثال لها.

الأسئلة الشائعة

Q ما هو استخدام صمام الكرة؟

صمام كرة مصمم لعزل التشغيل والإيقاف بشكل موثوق عن طريق تدوير كرة ذات تجويف بزاوية 90 درجة. يستخدم على نطاق واسع في النفط والغاز، والمعالجة الكيميائية، والغاز الطبيعي المسال، ومعالجة المياه، وأنظمة الأنابيب الصناعية التي تتطلب إغلاقا محكما.

Q متى يجب أن أختار صمام كروي؟

اختر صمام كروي عندما تحتاج إلى إغلاق محكم بالفقاعات، وعزم دوران منخفض، وتشغيل سريع ربع دورة، وعمر خدمة طويل. إنه مثالي للتشغيل المتكرر وأنظمة العمليات المؤتمتة.

Q ما الفرق بين صمام الكرة العائم وصمام الكرة المثبت على الترونيون؟

الصمامات الكروية العائمة مناسبة للأحجام الصغيرة والمتوسطة، بينما توفر صمامات الكرة المثبتة على الترونيون عزم دوران تشغيل أقل واستقرارا أكبر للتطبيقات ذات الضغط العالي والقطر الكبير.

Q هل يمكن استخدام صمامات الكرة لتقليل الدوافع؟

صمامات الكرة مصممة أساسا لخدمة التشغيل والإيقاف. على الرغم من إمكانية فتح جزئي، إلا أن الخنق المستمر عادة لا ينصح به لأنه قد يضر بأسطح الختم.

Q ما هي المواد المتوفرة لصمامات الكرة؟

تتوفر الصمامات الكروية من الفولاذ الكربوني، والفولاذ المقاوم للصدأ، والفولاذ المقاوم للصدأ المزدوج، والفولاذ المصنوع من السبائك، ومواد خاصة لتناسب التطبيقات التآكلية، ودرجات الحرارة العالية، والتبريد، والخدمات القاسية.

Q ما هي الصناعات التي تستخدم صمامات الكرات بشكل شائع؟

تستخدم صمامات الكرة على نطاق واسع في مجالات النفط والغاز، والبتروكيماويات، والغاز الطبيعي المسال، والمعالجة الكيميائية، وتوليد الطاقة، والتعدين، والتطبيقات الصناعية العامة.
